Hej tam! Jako dostawca diod LED SMD z wielką przyjemnością opowiadam o działaniu tych małych cudów. Być może codziennie korzystasz z diod SMD, nawet nie zdając sobie z tego sprawy, począwszy od wskaźników na ładowarce telefonu po oszałamiające podświetlenie telewizora. Zagłębmy się więc w szczegóły i odkryjmy wewnętrzne działanie diod LED SMD!
Czym właściwie są diody LED SMD?
Po pierwsze, SMD oznacza urządzenie do montażu powierzchniowego. W przeciwieństwie do tradycyjnych diod LED z otworami przelotowymi, które należy włożyć do otworów na płytce drukowanej (PCB), diody LED SMD są montowane bezpośrednio na powierzchni płytki PCB. Dzięki temu są bardziej kompaktowe, łatwiejsze w montażu i ogólnie zapewniają lepszą wydajność.
Podstawowa struktura diod LED SMD
Dioda LED SMD składa się z kilku kluczowych części. Sercem jest chip półprzewodnikowy. W tym chipie dzieje się cała magia – to on odpowiada za wytwarzanie światła. Chip jest zwykle wykonany z materiałów takich jak arsenek galu (GaAs), fosforek galu (GaP) lub azotek galu (GaN). W zależności od pożądanej barwy światła stosuje się różne materiały.
Następnie chip umieszcza się na misce reflektorowej. Ten reflektor robi dokładnie to, na co wygląda – odbija światło emitowane przez chip w bardziej skupionym kierunku. Pomaga to zwiększyć jasność i wydajność diody LED.
Następnie chip jest podłączany do styków elektrycznych na płytce drukowanej za pomocą cienkich złotych drutów. Przewody te umożliwiają przepływ prądu elektrycznego do chipa, co jest niezbędne do działania diody LED.
Na koniec cały zespół jest hermetyzowany w żywicy plastikowej lub epoksydowej. Żywica ta chroni delikatny chip i przewody przed uszkodzeniem, a także zapewnia pewne właściwości optyczne, takie jak soczewkowanie lub dyfuzja, w celu kontrolowania strumienia świetlnego.
Jak diody SMD wytwarzają światło?
Aby zrozumieć, w jaki sposób diody LED SMD wytwarzają światło, musimy wiedzieć trochę o półprzewodnikach. Wewnątrz chipa półprzewodnikowego znajdują się dwa typy regionów: region typu P i obszar typu N.
Region typu P ma nadmiar dodatnio naładowanych „dziur”, podczas gdy obszar typu N ma nadmiar ujemnie naładowanych elektronów. Kiedy do diody LED zostanie przyłożony prąd elektryczny, elektrony z obszaru typu N są wypychane w kierunku obszaru typu P, a dziury w obszarze typu P są wypychane w kierunku obszaru typu N.
Kiedy elektron spotyka dziurę, następuje rekombinacja. Podczas tego procesu rekombinacji uwalniana jest energia w postaci fotonów – czyli światło! Kolor światła zależy od energii fotonów, która z kolei zależy od pasma wzbronionego materiału półprzewodnikowego.
Na przykład materiały o większym pasmie wzbronionym wytwarzają fotony o wyższej energii, co odpowiada krótszym falom światła, takim jak niebieski lub ultrafiolet. Materiały o mniejszym pasmie wzbronionym wytwarzają fotony o niższej energii, co skutkuje dłuższymi falami, takimi jak czerwień lub podczerwień.
Rola prądu i napięcia
Ilość światła wytwarzanego przez diodę SMD jest bezpośrednio powiązana z ilością przepływającego przez nią prądu elektrycznego. Wraz ze wzrostem prądu więcej elektronów i dziur łączy się ponownie i emitowanych jest więcej światła. Ważne jest jednak, aby nie przekraczać maksymalnego prądu znamionowego diody LED, ponieważ może to spowodować przegrzanie i uszkodzenie chipa.
Napięcie również odgrywa kluczową rolę. Każdy typ diody LED SMD ma określone napięcie przewodzenia, które jest minimalnym napięciem wymaganym, aby dioda LED przewodziła prąd i emitowała światło. Jeśli napięcie jest zbyt niskie, dioda LED nie włączy się. Z drugiej strony, jeśli napięcie jest zbyt wysokie, może to spowodować przepływ nadmiernego prądu, co prowadzi do przegrzania i przedwczesnej awarii diody LED.
Różne typy diod SMD i ich zastosowania
Dostępne są różne typy diod LED SMD, każdy z własnymi unikalnymi cechami i zastosowaniami.
- Medyczna dioda UV SMD: Te diody LED emitują światło ultrafioletowe, które ma zastosowanie w procesach medycznych i sterylizacji. Można nimi na przykład dezynfekować powierzchnie czy oczyszczać wodę. Możesz dowiedzieć się o nich więcejTutaj.
- Widok z boku Pomarańczowa dioda 1206 LED: Jak sama nazwa wskazuje, diody te mają orientację boczną i emitują pomarańczowe światło. Są często używane we wskaźnikach deski rozdzielczej samochodów, oznakowaniu i podświetleniu. Sprawdź jeTutaj.
- Kąt widzenia 120° Biała dioda LED SMD: Te diody LED oferują szeroki kąt widzenia, co czyni je idealnymi do zastosowań w oświetleniu ogólnym, gdzie wymagany jest bardziej równomierny rozkład światła. Możesz je znaleźćTutaj.

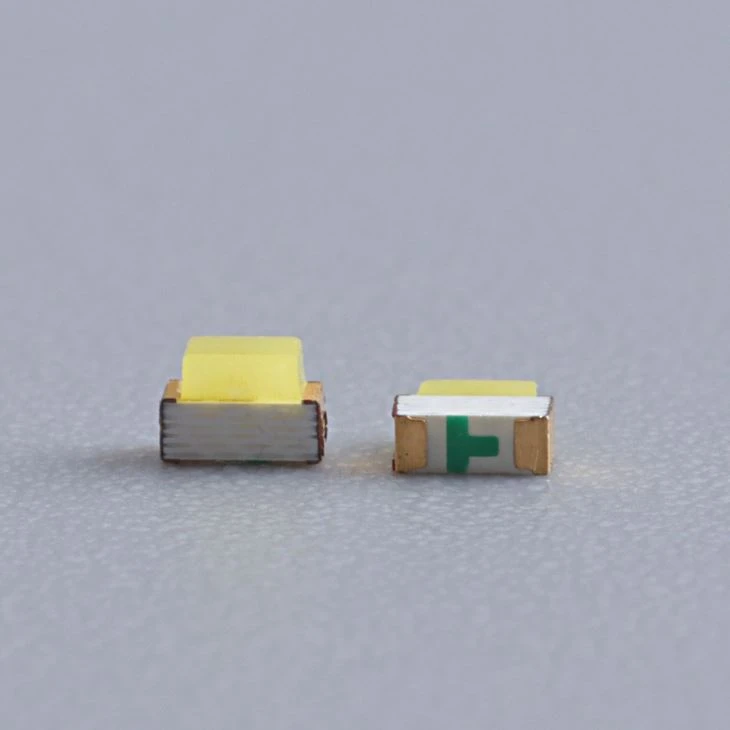

- 0602 0603 Biała dioda LED: Są to mniejsze diody LED SMD, które są powszechnie stosowane w kompaktowych urządzeniach elektronicznych, takich jak telefony komórkowe, tablety i urządzenia do noszenia, do podświetlania lub lampek kontrolnych. Uzyskaj więcej szczegółówTutaj.
- Super jasna dioda SMD 2835: Te diody LED są znane ze swojej wysokiej jasności i wydajności energetycznej. Są często stosowane w oprawach oświetleniowych, takich jak paski LED, oprawy typu downlight i lampy sufitowe. Przeglądaj jeTutaj.
Zalety diod SMD
Diody LED SMD mają całą masę zalet, które czynią je popularnym wyborem w wielu zastosowaniach.
- Efektywność energetyczna: Diody LED SMD przekształcają duży procent zużywanej energii elektrycznej na światło, a nie na ciepło. Oznacza to, że zużywają mniej energii i w dłuższej perspektywie mogą pomóc Ci zaoszczędzić na kosztach energii.
- Długa żywotność: W porównaniu do tradycyjnych żarówek lub świetlówek, diody LED SMD mają znacznie dłuższą żywotność. Mogą wytrzymać dziesiątki tysięcy godzin, co zmniejsza potrzebę częstych wymian.
- Kompaktowy rozmiar: Ich niewielki rozmiar pozwala na większą elastyczność w projektowaniu. Można je zastosować w ciasnych przestrzeniach lub stworzyć bardziej skomplikowane aranżacje świetlne.
- Szybki czas reakcji: Diody LED SMD mogą włączać się i wyłączać niemal natychmiast, co jest przydatne w zastosowaniach takich jak oświetlenie samochodowe lub sygnalizacja świetlna.
- Różnorodność kolorów: Diody LED SMD są dostępne w szerokiej gamie kolorów, w tym białym, czerwonym, zielonym, niebieskim, a nawet ultrafioletowym i podczerwonym. Dzięki temu nadają się do różnorodnych zastosowań, od oświetlenia dekoracyjnego po badania naukowe.
Podsumowanie i wezwanie do działania
Cóż, to już podsumowanie działania diod LED SMD! Mam nadzieję, że ten wpis na blogu był dla Ciebie pouczający i interesujący. Niezależnie od tego, czy jesteś projektantem oświetlenia, hobbystą elektronikiem, czy właścicielem firmy poszukującym wysokiej jakości diod LED SMD, mamy dla Ciebie wsparcie.
Jesteśmy dumni, że możemy zaoferować szeroką gamę diod LED SMD, które są niezawodne, energooszczędne i opłacalne. Jeśli jesteś zainteresowany zakupem diod LED SMD do swojego projektu, nie wahaj się i skontaktuj się z nami. Chętnie omówimy Twoje wymagania i pomożemy znaleźć idealne rozwiązanie.
Referencje
- „Technologia i zastosowania oświetlenia półprzewodnikowego” autorstwa Freda Schuberta i Jong Kyu Kima.
- „Podręcznik oświetlenia LED” autorstwa Rolanda Haitza i Michaela R. Kramesa.
