Hej tam! Jako dostawca diod LED SMD 2020 z wielką radością dzielę się z Tobą tym, jak zainstalować te małe źródła mocy. Diody LED SMD 2020 są naprawdę niesamowite — są małe, energooszczędne i mogą dodać świetnego akcentu świetlnego do wszelkiego rodzaju projektów. Niezależnie od tego, czy zajmujesz się elektroniką typu „zrób to sam”, czy profesjonalistą w branży oświetleniowej, ten przewodnik przeprowadzi Cię krok po kroku przez proces instalacji.
Czego będziesz potrzebować
Na początek porozmawiajmy o narzędziach i materiałach, których będziesz potrzebować. Będziesz potrzebować lutownicy. Upewnij się, że jest dobrej jakości i ma regulowaną temperaturę. Nie chcesz, żeby było za gorąco lub za zimno, ponieważ może to zepsuć lutowanie. Weź też kawałek drutu lutowniczego. Im cieńsze, tym lepiej dla tych maleńkich diod LED SMD 2020. Będziesz także potrzebować pary pęsety z cienkimi końcówkami, aby poradzić sobie z diodami LED bez ich upuszczania. I nie zapomnij o stojaku lutowniczym, aby zabezpieczyć żelazko, gdy z niego nie korzystasz.
Przygotowanie przestrzeni roboczej
Zanim zaczniesz, ważne jest, aby przygotować czyste i dobrze oświetlone miejsce do pracy. Chcesz wyraźnie widzieć, co robisz. Rozłóż wszystkie narzędzia i materiały w zorganizowany sposób, abyś mógł łatwo sięgnąć po to, czego potrzebujesz. Lubię używać maty antystatycznej, aby zapobiec uszkodzeniu diod LED przez elektryczność statyczną. Ładunki elektrostatyczne mogą uszkodzić te wrażliwe elementy, dlatego lepiej zachować ostrożność niż żałować.
Zrozumienie diody SMD 2020
Dioda LED SMD 2020 ma specyficzną budowę. Jest to urządzenie do montażu powierzchniowego, co oznacza, że jest przeznaczone do montażu bezpośrednio na powierzchni płytki drukowanej (PCB). Posiada dwa lub więcej pinów, w zależności czy jest to dioda jednokolorowa czy wielokolorowa. Piny służą do lutowania, aby podłączyć go do płytki drukowanej.
Krok 1: Czyszczenie PCB
Pierwszym krokiem w procesie instalacji jest oczyszczenie płytki PCB. Użyj środka do czyszczenia PCB lub alkoholu izopropylowego i niestrzępiącej się szmatki, aby wytrzeć kurz, brud lub utlenienie z podkładek, w których będziesz lutować diodę LED. Czyste podkładki zapewniają dobre połączenie elektryczne i mocne połączenie lutowane.
Krok 2: Nakładanie topnika
Po oczyszczeniu płytki PCB nałóż niewielką ilość topnika na podkładki. Topnik pomaga w lepszym przepływie lutu i zapobiega utlenianiu podczas procesu lutowania. Do nałożenia możesz użyć topnika lub małego pędzelka. Wystarczy odrobinę.
Krok 3: Umieszczenie diody LED
Teraz przychodzi trudniejsza część – umieszczenie diody LED na podkładkach. Użyj cienkiej pęsety, aby podnieść diodę LED SMD 2020 i ostrożnie umieść ją na podkładkach. Upewnij się, że styki diody LED są dokładnie dopasowane do pól na płytce drukowanej. Warto dwukrotnie sprawdzić orientację diody LED, szczególnie jeśli jest ona wielokolorowa.
Krok 4: Lutowanie pierwszego pinu
Rozgrzej lutownicę do odpowiedniej temperatury (zwykle około 350 - 370 stopni Celsjusza). Gdy będzie już gorące, przyłóż końcówkę żelazka do jednego z pinów diody LED i odpowiedniej podkładki na płytce PCB. Po sekundzie lub dwóch nałóż niewielką ilość lutu na złącze. Zobaczysz, jak lut topi się i przepływa wokół kołka i podkładki. Upewnij się, że złącze jest gładkie i błyszczące.
Krok 5: Sprawdzanie wyrównania
Po wlutowaniu pierwszego pinu poświęć chwilę na sprawdzenie, czy dioda LED jest nadal prawidłowo ustawiona. Jeśli nie jest wyśrodkowana, możesz użyć lutownicy do ponownego podgrzania złącza i delikatnie wepchnąć diodę LED we właściwe położenie za pomocą pęsety.
Krok 6: Lutowanie pozostałych pinów
Po prawidłowym przylutowaniu pierwszego pinu i wyrównaniu diody LED, przejdź do pozostałych pinów. Powtórz proces lutowania dla każdego styku, upewniając się, że każde złącze ma wystarczająco dużo czasu na ostygnięcie przed przejściem do następnego.
Krok 7: Czyszczenie połączeń lutowanych
Po przylutowaniu wszystkich pinów użyj knota lutowniczego lub pompki do rozlutowywania, aby usunąć nadmiar lutu. Następnie wyczyść złącza lutownicze alkoholem izopropylowym, aby usunąć wszelkie pozostałości topnika. Pomaga to zapobiegać korozji i zapewnia długotrwałe połączenie.
Krok 8: Testowanie diody LED
Po zakończeniu lutowania i oczyszczeniu połączeń nadszedł czas na przetestowanie diody LED. Podłącz płytkę PCB do źródła zasilania i sprawdź, czy dioda LED się zaświeci. Jeśli tak się nie stanie, sprawdź, czy nie ma zimnych lutów lub źle ustawionych styków. W razie potrzeby może być konieczne ponowne podgrzanie i ponowne lutowanie połączeń.
Inne powiązane produkty

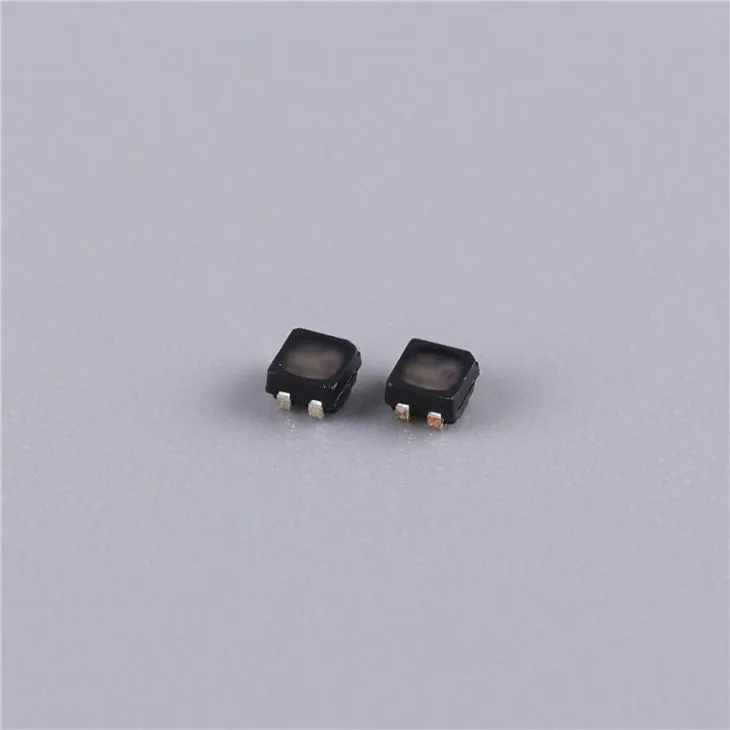

Jeśli interesują Cię inne typy diod LED, oferujemy również kilka świetnych alternatyw. Sprawdź naszeTrójkolorowa dioda LED 1010 RGB, który doskonale nadaje się do tworzenia dynamicznych efektów świetlnych. TheDioda RGB 1515to kolejna opcja o nieco większym rozmiarze, ale nadal zapewniająca imponującą jasność. A dla tych, którzy szukają innej formy, modelDioda trójkolorowa SMD 3535to świetny wybór.
Podsumowanie i wezwanie do działania
Instalacja diod LED SMD 2020 może na początku wydawać się nieco trudna, ale dzięki odpowiednim narzędziom, odrobinie cierpliwości i wykonaniu poniższych kroków będziesz w stanie zrobić to jak profesjonalista. Niezależnie od tego, czy pracujesz nad małym projektem DIY, czy instalacją oświetleniową na dużą skalę, nasze diody LED SMD 2020 są doskonałym wyborem.
Jeśli jesteś zainteresowany zakupem diod LED SMD 2020 lub któregokolwiek z naszych innych produktów, skontaktuj się z nami, aby uzyskać więcej informacji i omówić swoje konkretne potrzeby. Zawsze chętnie pomożemy Ci znaleźć najlepsze rozwiązania oświetleniowe dla Twoich projektów.
